UDT架构 和 代码阅读

收集的、待整理的文章

先不看架构了，直接看Aurora了

  • wolfcs大佬的博客优先看，在reference那一节里面说了
  • https://www.cnblogs.com/ukernel/p/8976984.html
  • https://www.slidestalk.com/u42/t8efjk
  • https://blog.csdn.net/ktlifeng/article/details/78533355

reference

  • sourceforge官网 【05年出的，更新到09年】

    ppt 、poster、documention、discussion/help 版块(including Chinese)

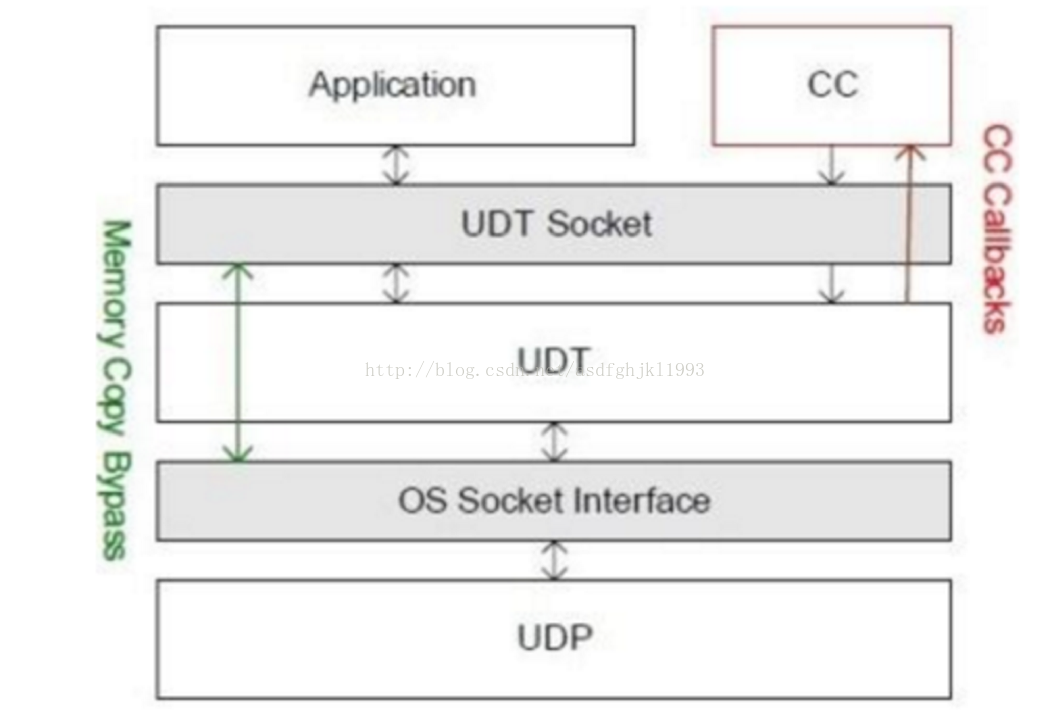

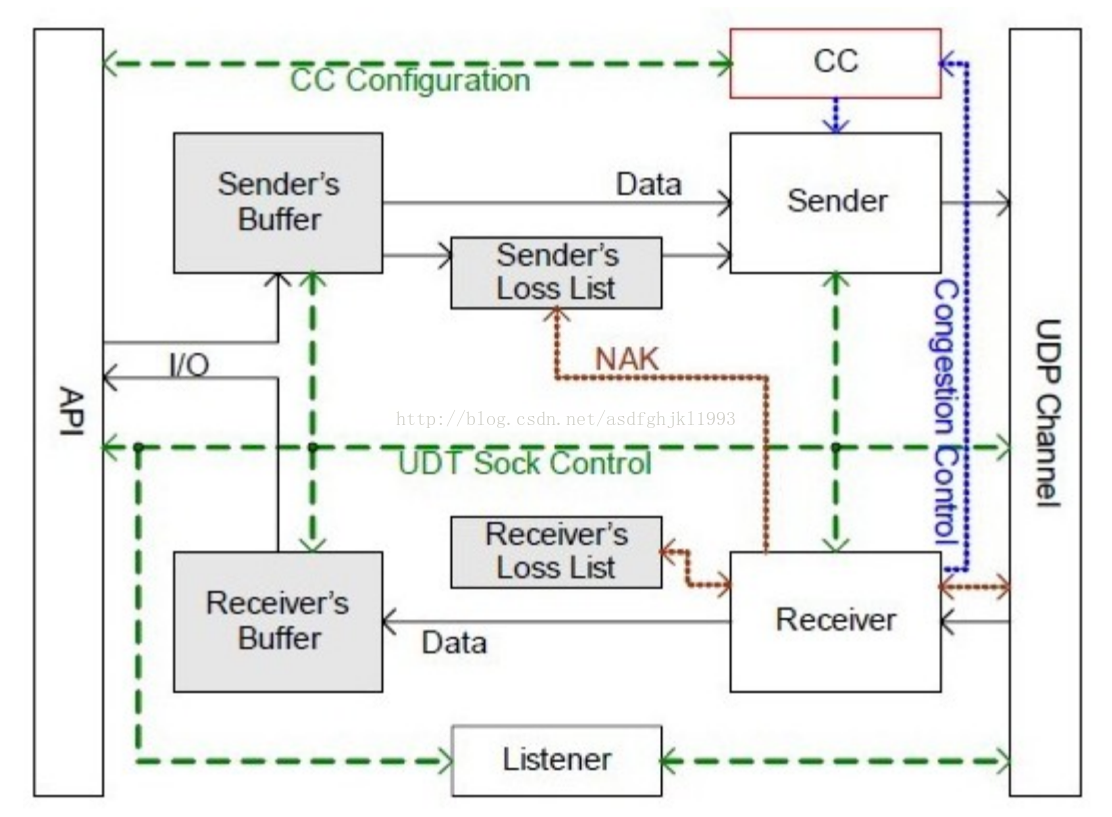

  • udt初步介绍 里面有UDT的架构图，可惜没有再出后续了…

    img img

  • 大佬系列博客：udt源码分析 后续想要读源码的话可以==再仔细看一下==（目前只是大概浏览了下）,which我觉得讲得真的不错

    • 大佬还有系列在oschina的平台上

      • 发送窗口大小及发送速率的调整
      • 实现分析总结

    • UDT::startup()的调用过程为：UDT::startup()-> CUDT::startup() -> CUDTUnited::startup()。

      从这里也可以看出UDT、CUDT、CUDTUnited之间的关系

    • UDT的命名规则有些讲究，前缀代表着数据类型

    • 设计架构

      • socket创建那一章说的：UDT的使用者在调用UDT API时，UDT API会直接调用CUDT类对应的static API函数，在CUDT类的这些static API函数中会将做实际事情的工作委托给s_UDTUnited的相应函数，但这个委托调用会被包在一个try-catch block中。s_UDTUnited的函数在遇到异常情况时抛出异常，CUDT类的static API函数捕获异常，根据捕获到的异常的具体类型，创建不同的CUDTException对象设置给s_UDTUnited的线程局部存储变量m_TLSError中并向UDT API调用者返回错误码，UDT API的调用者检测到错误码后，通过UDT::getlasterror()获取存储在m_TLSError中的异常。

      • bind( )函数那一章说的: 和socket创建时一样是==分为3层==：UDT命名空间中提供了给应用程序调用的接口，可称为UDT API或User API；User API调用CUDT API，这一层主要用来做错误处理，也就是捕获动作实际执行过程中抛出的异常并保存起来，然后给应用程序使用；CUDT API调用CUDTUnited中API的实现。

        “此处可以看到，CUDT提供的这一层API，一个比较重要的作用大概就是做异常处理了。”

        其实这里没有很懂UDT的==设计艺术==，为什么要分三个层次的类，中间那个特别像个中间件，为什么异常处理要单独拎出来。

      • bind( )函数那一章还介绍了UDT的多路复用器CMultiplexer、通道CChannel、发送队列CSndQueue和接收队列CRcvQueue的含义

        • CChannel

          系统UDP socket的一个封装，它主要封装了系统UDP socket handle，IP版本号，socket地址的长度，发送缓冲区的大小及接收缓冲区的大小等信息，并提供了用于操作 系统UDP socket进行数据收发或属性设置等动作的函数。

        • 其实没有很懂多路复用器(Multiplexer)和socket之间的关系 ( 监听端口到底是什么操作？我理解的目前是socketchannel可以实现在一个线程里面监听多个某个端口的状况 ( 是否接收了数据等等 ) 并将更新的情况跟selector ( 也就是多路复用器 ) 交流 ,which会选择让哪个socket去处理这件事情) 、

        • CRcvQueue

          在接收队列CRcvQueue的worker线程中，接收到一条消息之后，它会根据消息的目标SocketID，及发送端的地址等信息，将消息以不同的方式进行dispatch

  • 这个UDT源码剖析系列博客讲得很详细，相当于每个头文件在讲解了

  • 这个博客相当于翻译了udt的论文

  • ==CS 224==的那个project是怎么整的 还得看下

  • udt思路及代码分析

    • 这个里面有代码架构分析
    • 这个里面有伪代码

  • 官方提供的reference里面就有api手册 [代码的doc文件里面也可以离线查看]

代码架构

1
2
3
4
./src:     UDT source code
./app:     Example programs
./doc:     UDT documentation (HTML)
./win:     Visual C++ project files for the Windows version of UDT

整体结构

refer@WolfCS的UDT实现分析总结

  • UDT Socket是UDT中的核心，同时它也是一座桥梁，它将UDT的使用者应用程序与内部实现部分对于数据结构的管理、网络数据的传输连接起来。

  • 应用程序通过它将数据放进发送缓冲待发送，或者借由它来获取从网络接收数据。而与网络进行交互的部分，则从它那里拿到要发送的数据进行发送，或者在收到packet时将packet dispatch给它。

数据接收部分框架


数据发送部分框架


UDT socket structures

image-20200923200351000

  • socket文件描述符 + 错误码 + UDT socket集合 + TraceInfo ()

    • TraceInfo , performance的一些数据

      • aggregate values

        • pktSndLossTotal 和 pktRcvLossTotal的区别？？这个RcvLoss怎么测试呢==？？==

      • local values since last recorded time

        目前理解是一段时间的period算出来的值 ==??不是很确定==

      • instant values at the time they are observed

UDT socket functions

  • perfmon
  • 其他的大部i分都跟传统的socket编程的api一致

CC Base Class

  • ccc.h文件定义了父类

  • app/cc.h里面定义了一个基于CCC的拥塞控制方法，是一个good tutorial

  • 注意事项

    • 不要在CCC内部或者它的继承类中调用regular UDT API, 会有未知错误发生
    • CCCFactory<…> 是一个C++模板，不需要用类去继承他
    • UDT不会立马释放CCCFactory<…>的实例，应该在application类里面释放，只要是在setsockopt（）后就可以

一些中途冒出来的想法

正如Sigcomm‘2020所示，我们的主机开销也算是延迟的一部分，那么我们的算法的耗时会不会影响整个delay的状况呢 ?

代码梳理

UDT部分

  • 跟UDTv4相比，src/core内改动比较大的是

    • api.cpp
    • buffer.cpp
    • core.cpp 改动相当大 ，不仅添加了一些属性，还添加了不少功能

    ccc.cpp虽然改动大， 但是本身就是要被继承的，which means没关系

PCC

pcc_sender

主要是PccSender类，which

  • functions

    • 触发型

      • void OnCongestionEvent ( )
      • void OnPacketSent ( )

    • 调整型

      • QuicBandwidth PacingRate ( )
      • QuicTime ComputeMonitorDuration ( )
      • QuicTime GetCurrentRttEstimate ( )
      • -void UpdateCurrentRttEstimate( )
      • -bool ShouldCreateNewMonitorInterval( )
      • -QuicBandwidth UpdateSendingRate

    • 总结

      • 在事件（发包和ack (==目前不确定==这个CongestionEvent是不是ack获得的) ）发生的时候采取一些操作（比如信息统计( RTT估计值 )、调整结构信息）
      • 调整结构信息
        • sending rate (pacing) 的计算和调整
        • MI大小调整 以及 ==创建(??)==新的MI
        • RTT

  • member

    • 观测值

      • avg_rtt_
      • sending_rate_

    • 工具

      • utility_calculator_ （PccUtilityCalculator
      • rate_controller_ ( PccRateController
        • rate_control_lock_ (mutex
      • interval_queue_ （PccMonitorIntervalQueue
      • interval_analysis_group_ （PccMonitorIntervalAnalysisGroup、

rate-control

  • 在这里面发现了好几个Options的参数

    • pypath
    • pyhelper ( default : pcc_rate_controller )

  • 利用了Python3.5进行了混编

    • 先尝试下能不能换成3.6

      坑太多，试到一半放弃了，不然其实是可以的

    • 不然就开始配环境（对…换了台g8就可以

代码疑惑

  • 为什么可以不提前声明，也不include。虽然queue.h确实是在之前被编译的，但是这个就不需要指明依赖关系么

    image-20200926102437531

  • 又用到工厂模式了，可惜我还是不会（ 不过也不是重点，回头看下

  • 之前master说TCP buffer不需要很大，不停poll就行？？ why ?没有很理解

  • 用sourceCode整理一下代码结构

from aurora test

  • sourceCodes 如何处理这么多宏定义的事情…. 一下子理清代码结构还是很重要的（lxg

  • C++特性

    • chrome的Base库对于[]的使用方法 –》 跨平台开发

      zyh给的link,针对QUIC_EXPORT_PRIVATE，有空学一手

    • 哪些需要mutex的lock，哪些不需要，比如说为啥RTT更新就不需要

      pcc_sender.cpp里面

    • 类的explicit到底有什么作用来着…还有=delete之类，还有GCC扩展之类

    • 这种单独的匿名的namespace意义何在？在pcc_lin_ucalc.cpp

      1
      2
      3
      4
      5
      6
      namespace {
      // Coefficeint of the loss rate term in utility function.
      const float kLossCoefficient = 5.0f;
      // Coefficient of RTT term in utility function.
      const float kRttCoefficient = 1.0/30000.0f;
      }  // namespace

      后面的都不在这个namespace里面，所以是文件里面的可以看到，文件外面的看不到 ?

待整理

  • 函数名的mangle过程这儿讲得特别好
1
ByteComparator.obj : error LNK2019: unresolved external symbol "int __cdecl does_not_exist(void)" (?does_not_exist@@YAHXZ) referenced in function "void __cdecl TextScan(struct FileTextStats &,char const *,char const *,bool,bool,__int64)" (?TextScan@@YAXAAUFileTextStats@@PBD1_N2_J@Z)
  • 利用了Python.h进行了混编
  • BBR的研究
    • dog大佬关于BBR的问题剖析，我觉得挺好的，等当前这个demo做完，就看看这个，然后基于BBR改进
    • 这个讲了BBR ProbeMore的两阶段探测，里面的idea我确实也没有很理解。
